Các Phương Pháp Cân Bằng BMS Trong Pin Lithium: Nguyên Lý, Ưu Nhược Điểm và Ứng Dụng Thực Tiễn

Các phương pháp cân bằng BMS trong pin lithium đóng vai trò then chốt trong việc duy trì hiệu suất, kéo dài tuổi thọ và đảm bảo an toàn cho hệ thống lưu trữ năng lượng. Trong bối cảnh pin lithium ngày càng được ứng dụng rộng rãi trong xe điện (EV), thiết bị công nghiệp, và hệ thống lưu trữ năng lượng (ESS), việc hiểu rõ các kỹ thuật cân bằng điện áp giữa các cell là điều thiết yếu đối với kỹ sư, nhà sản xuất và doanh nghiệp vận hành.

Bài viết này sẽ phân tích chuyên sâu các phương pháp cân bằng trong hệ thống quản lý pin (Battery Management System - BMS), bao gồm cả cân bằng thụ động, chủ động, cũng như các công nghệ mới tích hợp AI hoặc vi xử lý hiệu suất cao. Mỗi phương pháp sẽ được đánh giá theo tiêu chí: nguyên lý hoạt động, ưu điểm, hạn chế, chi phí, và ứng dụng phù hợp.

1. Tổng Quan Về Cân Bằng Cell Trong Hệ Thống BMS

1.1. Tại sao cần cân bằng các cell?

Một hệ pin lithium-ion gồm nhiều cell nối tiếp (series) để đạt điện áp mục tiêu. Tuy nhiên, trong quá trình sạc/xả, do sai số về nội trở (IR), nhiệt độ, độ suy hao hóa học, các cell sẽ không sạc/xả đồng đều. Nếu không có cơ chế cân bằng:

• Một số cell sẽ bị quá sạc/quá xả, gây nguy cơ cháy nổ.

• Tổng dung lượng khả dụng của pack giảm nhanh.

• Làm sai lệch phép đo trạng thái sạc (SOC), trạng thái sức khỏe (SOH).

1.2. Cân bằng BMS là gì?

Cân bằng cell (Cell Balancing) là quá trình điều chỉnh mức điện áp hoặc dung lượng giữa các cell nhằm đồng bộ hóa trạng thái sạc, bảo vệ an toàn và tối ưu hiệu suất của hệ thống pin.

Có hai nhóm chính:

• Cân bằng thụ động (Passive balancing)

• Cân bằng chủ động (Active balancing)

2. Cân Bằng Thụ Động (Passive Balancing)

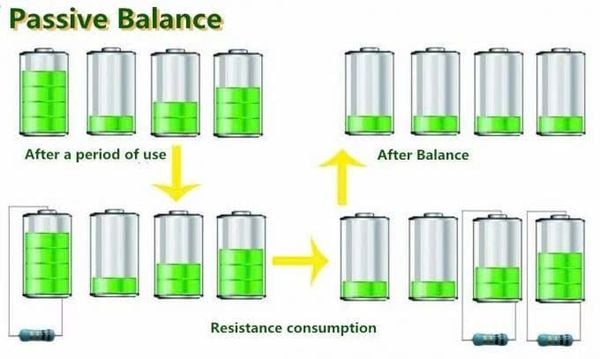

2.1. Nguyên lý hoạt động

Trong phương pháp này, năng lượng từ các cell có điện áp cao sẽ được tiêu tán dưới dạng nhiệt thông qua điện trở. Mạch điều khiển sẽ kích hoạt các transistor để cho dòng chạy qua điện trở khi điện áp cell vượt ngưỡng thiết lập.

2.2. Ưu điểm

• Thiết kế đơn giản, chi phí thấp.

• Độ tin cậy cao, dễ sản xuất hàng loạt.

• Không yêu cầu linh kiện chuyển đổi năng lượng phức tạp.

2.3. Nhược điểm

• Hiệu suất thấp (năng lượng dư thừa bị mất dưới dạng nhiệt).

• Không phù hợp cho hệ thống dung lượng lớn (xe tải điện, ESS).

• Làm nóng hệ thống → tăng tải làm mát.

2.4. Ứng dụng thực tiễn

• Xe đạp điện, xe máy điện.

• Các BMS giá rẻ hoặc tích hợp trong thiết bị cầm tay.

• Các hệ thống pin nhỏ với dòng xả thấp.

3. Cân Bằng Chủ Động (Active Balancing)

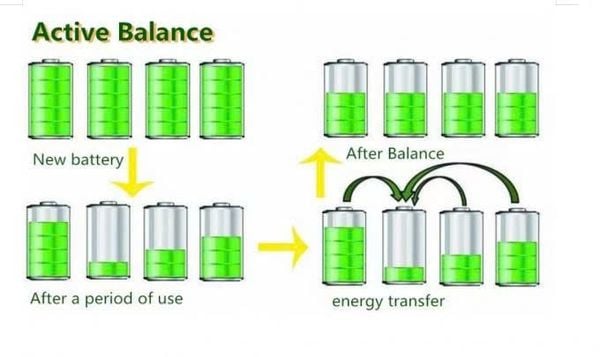

3.1. Nguyên lý hoạt động

Thay vì tiêu tán năng lượng dư thừa, hệ thống sẽ chuyển điện năng từ cell cao áp sang cell thấp áp bằng các mạch chuyển đổi DC-DC hoặc mạch bơm điện tích.

Có ba dạng chủ yếu:

• Capacitor-based balancing

• Inductor-based balancing

• Transformer-based balancing

3.2. Capacitor-based Balancing

Cơ chế: Sử dụng tụ điện để truyền tải điện tích giữa hai cell lân cận. Tụ được sạc từ cell điện áp cao, sau đó xả sang cell thấp.

Ưu điểm:

• Thiết kế mạch đơn giản.

• Chi phí vừa phải.

• Tỷ lệ thất thoát năng lượng thấp hơn cân bằng thụ động.

Nhược điểm:

• Chỉ hiệu quả cho số lượng cell nhỏ.

• Không phù hợp hệ thống nhiều cell (>20S).

3.3. Inductor-based Balancing (Flyback converter)

Cơ chế: Dùng cuộn cảm để lưu trữ năng lượng tạm thời và phân phối lại cho cell yếu hơn.

Ưu điểm:

• Chuyển năng lượng nhanh.

• Phù hợp với hệ thống nhiều cell.

• Hiệu suất cao hơn so với tụ điện.

Nhược điểm:

• Phức tạp về mạch điều khiển.

• Giá thành cao hơn.

• Yêu cầu bảo vệ EMC kỹ lưỡng.

3.4. Transformer-based Balancing

Cơ chế: Sử dụng biến áp xung để chuyển năng lượng giữa các nhóm cell.

Ưu điểm:

• Cân bằng đồng thời nhiều cell.

• Hiệu quả cao cho hệ thống EV hoặc ESS quy mô lớn.

Nhược điểm:

• Thiết kế rất phức tạp.

• Kích thước và chi phí cao.

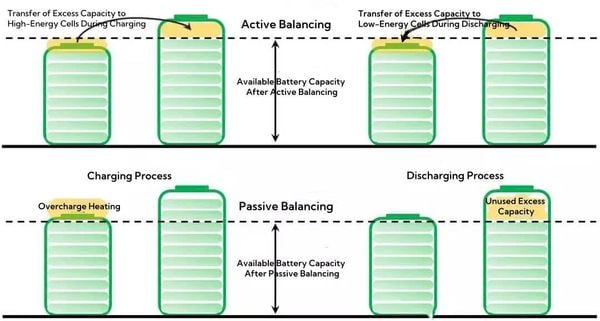

4. So Sánh Giữa Cân Bằng Thụ Động và Chủ Động

5. Công Nghệ Mới Trong Cân Bằng BMS

5.1. BMS tích hợp vi xử lý hiệu suất cao

Các chip BMS đời mới từ Texas Instruments, STMicroelectronics, Analog Devices có thể xử lý dữ liệu hàng chục cell trong thời gian thực, với thuật toán cân bằng linh hoạt hơn so với các IC BMS truyền thống.

5.2. Cân bằng dựa trên AI/ML

Một số BMS hiện đại đang tích hợp thuật toán học máy (machine learning) để dự đoán trạng thái điện áp, dòng, nhiệt độ và tự động điều chỉnh chiến lược cân bằng theo mô hình học được. Ví dụ: NIO, Rivian và Tesla đã triển khai nguyên mẫu BMS AI để tối ưu hiệu suất sạc-xả và bảo vệ cell yếu.

5.3. BMS module hóa (Modular BMS)

Hệ thống chia thành các module nhỏ (thường 12–16S), mỗi module có BMS phụ trách cân bằng nội bộ, còn master BMS quản lý toàn hệ. Cách này tối ưu hiệu suất, dễ bảo trì và mở rộng quy mô.

6. Lưu Ý Khi Thiết Kế Và Chọn Phương Pháp Cân Bằng

• Hệ pin dung lượng lớn (ví dụ: 48V >100Ah) nên ưu tiên cân bằng chủ động.

• Nếu hệ thống dùng 18650 hoặc prismatic cell không đồng đều về SOH → nên chọn active balancing để kéo dài tuổi thọ.

• ESS và EV sử dụng pin LFP thường yêu cầu BMS có cơ chế bảo vệ nhiệt và SOC cực kỳ chính xác → ưu tiên BMS tích hợp AI hoặc mô hình dự báo.

Kết luận

Các phương pháp cân bằng BMS trong pin lithium giữ vai trò thiết yếu trong việc đảm bảo sự an toàn, hiệu suất và tuổi thọ của hệ thống lưu trữ năng lượng hiện đại. Việc chọn lựa giữa cân bằng thụ động hay chủ động – hoặc nâng cấp lên công nghệ AI – cần dựa trên đặc điểm ứng dụng, ngân sách và quy mô hệ thống. Interlift.vn sẽ tiếp tục cập nhật những xu hướng BMS mới nhất trong các bài viết tiếp theo, nhằm cung cấp kiến thức chuyên sâu và thực tiễn cho cộng đồng kỹ sư và doanh nghiệp tại Việt Nam.
